L’intervista rilasciataci da Marco Frapporti sui materiali in dotazione ai team WorldTour ha acceso la nostra curiosità. Abbiamo cercato di capire quali sono i punti chiave dello sviluppo tecnologico. Da qui siamo partiti per un’analisi più approfondita, che vede come primo punto i telai aerodinamici.
Non è un segreto che da qualche anno l’aerodinamica ha assunto un ruolo sempre più importante nella progettazione e sviluppo delle biciclette moderne, tanto da risultare determinante quanto il peso e la reattività. Ma quali sono le caratteristiche di una bicicletta aerodinamica? Per rispondere a questa domanda abbiamo analizzato delle biciclette aero in dotazione ad alcuni team World Tour.
Fra i modelli che abbiamo osservato ci sono: Trek Madone, Specialized Venge, Lapierre Aircode DRS, BMC -Timemachine Road, Cannondale SuperSix e Merida Reacto.
Alcuni punti sono comuni a tutti questi modelli, e forse definiscono cosa si intende per bicicletta aerodinamica. Per prima cosa, tutte sono state progettate e sviluppate con l’ausilio della galleria del vento, cui si ricorre sempre più spesso.
Un altro punto comune è il manubrio con profilo alare e passaggio cavi interno. Trovandosi nella parte frontale, esso ricopre un ruolo importante ai fini dell’impatto con l’aria. Rispetto ai primi modelli aerodinamici e integrati, oggi si ricorre a sistemi di manubrio e attacco separati, in modo da facilitare anche le eventuali regolazioni per trovare il posizionamento migliore.
Un aspetto fondamentale e comune a queste bici è il profilo delle tubazioni, che presentano la famosa coda tronca: la più favorevole per far defluire l’aria velocemente. Ovviamente tra le varie bici ci sono delle differenze, che vediamo di seguito

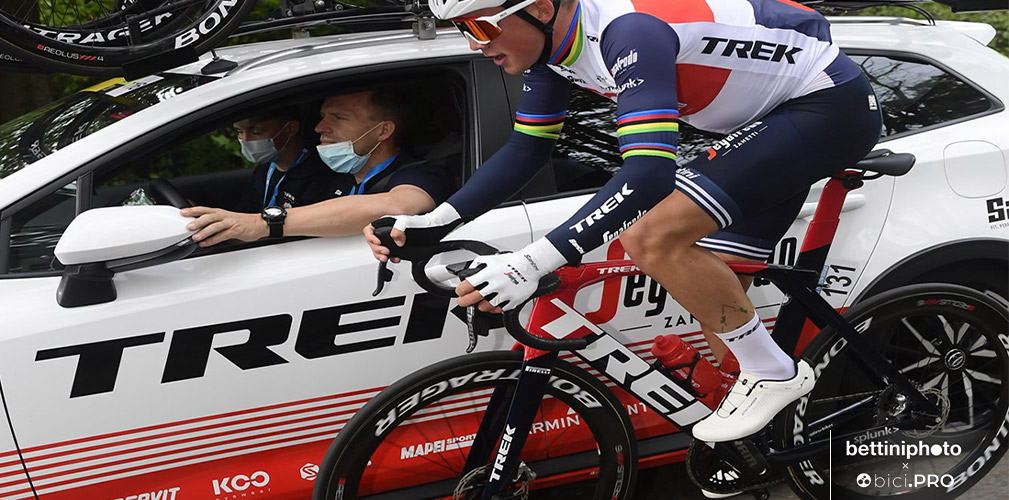

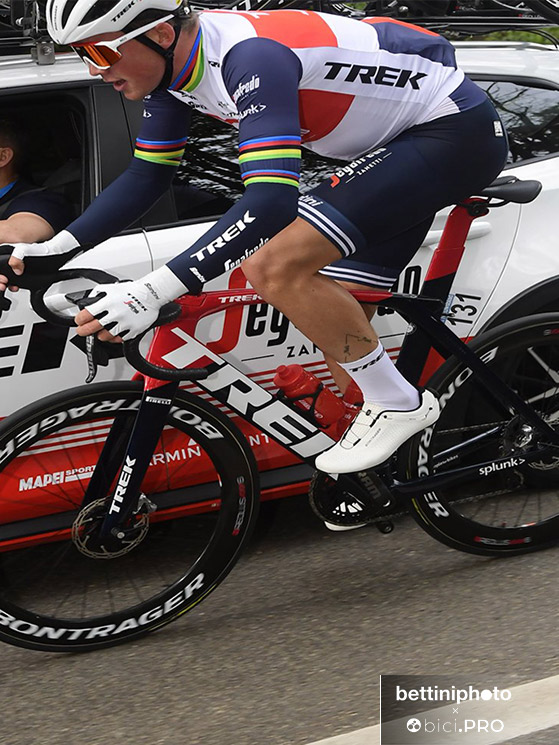

Trek Madone con Isospeed
La Trek Madone con cui pedalano gli atleti del Team Trek-Segafredo, è una delle biciclette aerodinamiche più famose e con delle soluzioni tecniche molto interessanti. Oltre alle doti aerodinamiche, Trek ha pensato anche al comfort con il sistema Isospeed. In pratica grazie a una semplice regolazione è possibile modificare l’elasticità del telaio e assorbire le vibrazioni in maniera diversa. In questo modo ogni ciclista può trovare l’assetto che preferisce in base al tracciato o alle condizioni fisiche del momento. La Madone vanta una geometria aggressiva con l’angolo del tubo sterzo che nella taglia più grande è di 73,9 gradi, vale a dire un angolo molto chiuso che va a favore della reattività dell’avantreno.

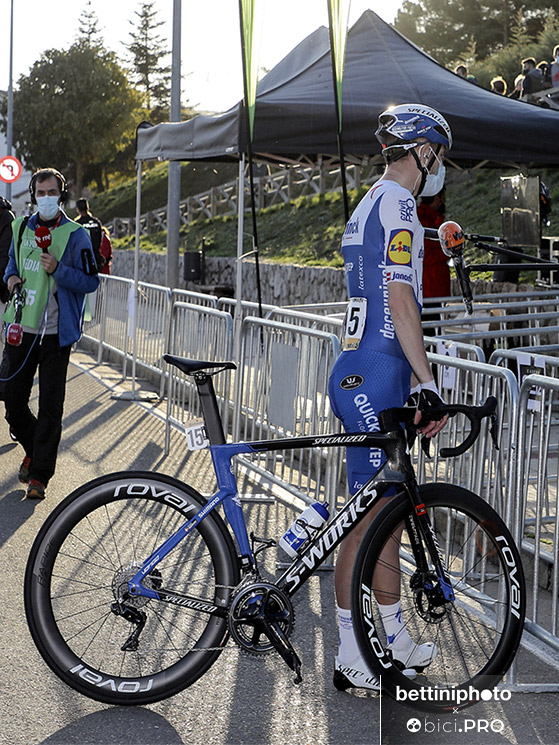

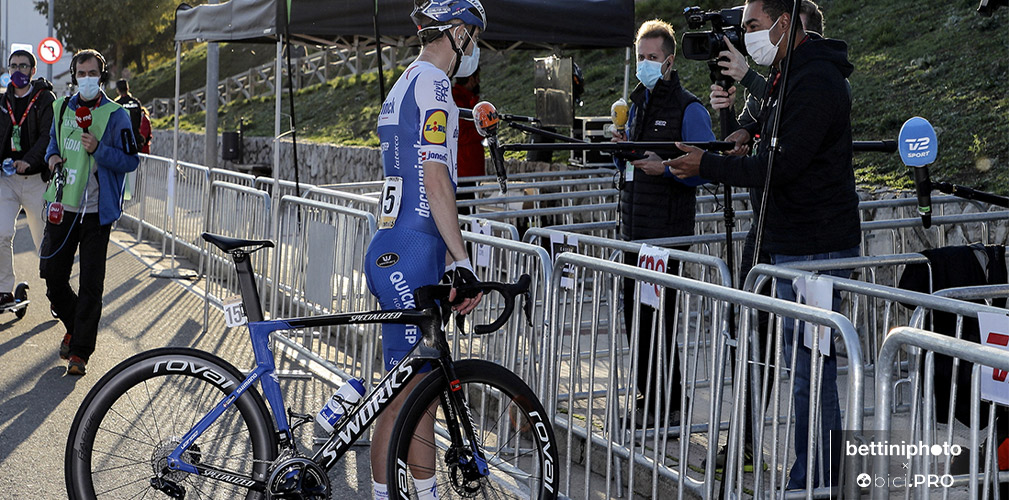

La Venge è in dotazione a due team
La Specialized Venge in dotazione ai Team Bora-Hansgrohe e Deceunink-Quick Step è frutto degli studi di fluidodinamica computazionale al CFD e dei test in galleria del vento che si trova nella sede del marchio americano a Morgan Hill. Grazie al concetto Rider First Engineered ogni misura del telaio ha delle caratteristiche specifiche di assorbimento delle vibrazioni, maneggevolezza e rigidità. Anche il Venge vanta un angolo sterzo improntato alla ricerca della reattività con dei valori che vanno dai 71,75 gradi della taglia più piccola fino ai 74 gradi della misura più grande.
Veloce per Demare
La bicicletta che ha vinto ben quattro tappe all’ultimo Giro d’Italia. Stiamo parlando della Lapierre Aircode DRS. Il telaio e la forcella sono stati pensati come un pezzo unico, per far defluire l’aria in modo migliore. Una scelta un po’ in contro tendenza è quella di montare un attacco manubrio in alluminio con la curva in carbonio. La sigla DRS sta per Drag Reduction system che ha l’obiettivo di migliorar il deflusso dell’aria.

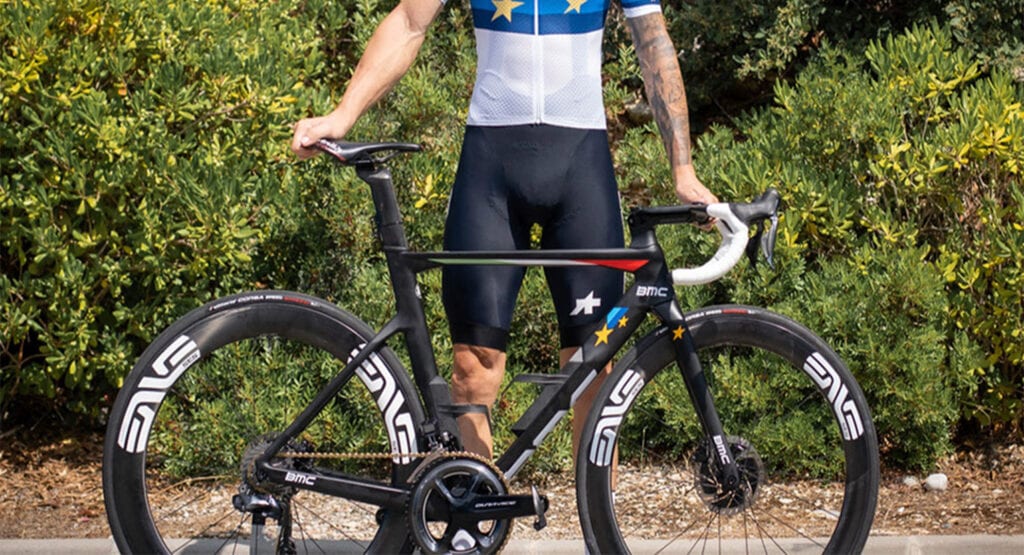

Un occhio al comfort
La BMC Timemachine Road è una delle biciclette in dotazione al Team NTT ed è quella usata da Nizzolo nelle vittorie del Campionato Italiano ed Europeo. Oltre alla ricerca dei profili aerodinamici e al manubrio con profilo alare, anche BMC ha cercato di conferire un buon grado di comfort tramite la tecnologia TCC Tuned Compliance Concept. Con questo sistema ogni modello della casa elvetica viene realizzato con una differente flessibilità verticale. L’obiettivo è avere l’equilibrio migliore fra la rigidità laterale e quella verticale. Per quanto riguarda le geometrie questa bicicletta ha dei valori meno estremi, infatti se consideriamo l’angolo di sterzo, si parte da un minimo di 71,2 gradi per la taglia più piccola fino ai 72 gradi del telaio più grande.
Un sistema unico
Il Cannondale SystemSix in dotazione al Team EF è figlio di un progetto dove il telaio, la forcella, il reggisella, il manubrio, l’attacco e le ruote sono state progettate e sviluppate insieme come fossero un sistema unico. Questo ha portato ad una bicicletta molto veloce che ad una velocità di 48 chilometri orari fa risparmiare ben 50 Watt. Un vantaggio che si sente anche quando si è in scia.
Profilo Naca
La Merida Reacto del Team Bahrain-McLaren vanta un profilo dei tubi Naca 0028 con il reggisella che ha integrato un elastomero per smorzare le vibrazioni e favorire il comfort. Anche la Reacto ha dei valori di angolo sterzo aggressivi che vanno da 71,5 gradi fino ai 74 gradi della misura più grande.
